| 品名 | 品番 | 1日料金 | 2日料金 | 3日料金 | 以降1日毎 |
|---|---|---|---|---|---|
| 3チップDLP®方式 プロジェクター |
PT-RQ22K | 900,000 | 1,170,000 | 1,350,000 | 180,000 |

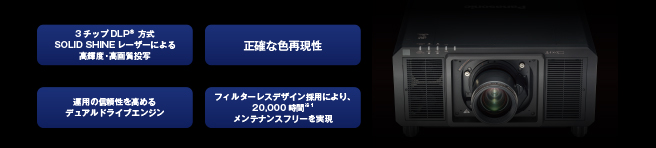

高精細4K+投写を世界最小最軽量*1ボディで実現。フィルターレスデザインで､新しい冷却システムと密閉光学ユニットにより、20,000時間※2メンテナンスフリーでお使いいただけるのが大きな魅力です。お持ちのPT-DZ21Kシリーズのレンズ資産を共用すれば投資回収にもつながり、最小限の投資で4K化､レーザー化することが可能。4K+映像を､世界最小最軽量※1ボディからかつてないコストパフォーマンスで再現。
※1 2018 年8 月現在。4K 解像度以上20,000 lm クラスのプロジェクターにおいて。
※2 運用モード「ノーマル」、ダイナミックコントラスト「3」、IEC62087:2008 ブロードキャストコンテンツ投写、温度35℃、海抜700 m、ほこり0.15 mg/m3 環境下での光出力半減までの時間です。20,000 時間を目安に、内部清掃を兼ねた点検を販売店にご依頼ください。使用環境によってメンテナンス時期が短くなる場合があります。
| 機種 | PT-RQ22KJ | ||
|---|---|---|---|
| プロジェクタータイプ | 3チップDLP®プロジェクター | ||
| DLP®チップ | 表示サイズ | 0.9 型(アスペクト比16:10） | |
| 表示方式 |
DLP®チップ 3枚DLP®方式 |
||
| 画素数 |
4,096,000画素(2560 x 1600ドット)x 3 枚 総画素数12,288,000画素 |
||
| リフレッシュレート | 240 Hz※1 | ||
| 光源 | レーザーダイオード | ||
| 光出力 | 20,000 lm※2/21,000 lm（センター)※3 | ||
| 光出力半減時間※4 | 20,000時間[ノーマル]/24,000時間[ECO] | ||
| 解像度 | 4K+（5120 x 3200ドット)クワッドピクセルドライブ：オン時、RGB信号入力時 | ||
| コントラスト比※2 | 20,000：1（全白/全黒）［ダイナミックコントラスト：「3」時］ | ||
| 投写画面サイズ | 70 ～ 1000型、70 ～ 600型（ET-D75LE8/ET-D3LET80使用時）、120 ～ 600型（ET-D75LE95使用時）(アスペクト比16:10） | ||
| 周辺光量比※2 | 90 % | ||
| レンズシフト※5 | 上下（スクリーンセンターより） | ±59 %（ET-D75LE6/ET-D3LEW60使用時：±56 %､ET-D75LE95使用時：+69 % ～ +84 %）（電動） | |
| 左右（スクリーンセンターより） |
±29 %（ET-D75LE6/ET-D3LEW60使用時：±19 %､ET-D75LE95使用時：±21 %）（電動） |
||
| 台形ひずみ補正角度 | 垂直：最大±40°（ET-D3LEW50使用時：最大±22°、ET-D75LE6/ET-D3LEW60使用時：最大±28°、ET-D75LE95使用時：最大+5°）、水平：最大±15°（ET-D75LE95使用時：最大0° | ||
| 台形ひずみ補正角度 （アップグレードキットET-UK20適用時） |
垂直：最大±45°（ET-D75LE10/ET-D3LEW10/ET-D75LE20/ET-D3LES20使用時：最大±40°、ET-D3LEW50使用時：最大±22°、ET-D75LE6/ET-D3LEW60使用時：最大±28°､ ET-D75LE95使用時：最大+5°）、水平：最大±40°（ET-D3LEW50/ET-D75LE6/ET-D3LEW60使用時：最大±15°、ET-D75LE95使用時：最大0°） ［垂直台形補正］と［水平台形補正］を同時使用時は合計で55°を超えて補正することはできません。 |
||
| 投写方式 | 垂直/水平 360°設置フリー | ||
| 接続端子 | SDI入力1端子 | BNC x 1系統（3G/HD/SD-SDI、デュアルリンクHD-SDI [Link A]、デュアルリンク3G-SDI [Link 1]、クワッドリンクHD-SDI [Link 1]､クワッドリンク3G-SDI [Link 1]） | |
| SDI入力2端子 |
SDI入力2端子BNC x 1系統（3G/HD/SD-SDI､デュアルリンクHD-SDI [Link B]､デュアルリンク3G-SDI [Link 2]､クワッドリンクHD-SDI [Link 2]､クワッドリンク3G-SDI [Link 2]） |
||
| SDI入力３端子 | SDI入力３端子BNC x 1系統（3G/HD/SD-SDI､デュアルリンクHD-SDI [Link A]､デュアルリンク3G-SDI [Link 1]､クワッドリンクHD-SDI [Link 3]､クワッドリンク3G-SDI [Link 3]） | ||
| SDI入力４端子 |
SDI入力４端子BNC x 1系統（3G/HD/SD-SDI､デュアルリンクHD-SDI [Link B]､デュアルリンク3G-SDI [Link 2]､クワッドリンクHD-SDI [Link 4]､クワッドリンク3G-SDI [Link ４]） |
||
| MULTI PROJECTOR SYNC 入力端子 |
BNC x 1系統 | ||
| MULTI PROJECTOR SYNC 出力端子 |
BNC x 1系統 |
||
| シリアル入力端子 | シリアル入力端子D-sub 9P x 1系統(メス型)､外部制御用(RS-232C準拠） | ||
| シリアル出力端子 |
SDI入力2端子BNC x 1系統（3G/HD/SD-SDI､デュアルリンクHD-SDI [Link B]､デュアルリンク3G-SDI [Link 2]､クワッドリンクHD-SDI [Link 2]､クワッドリンク3G-SDI [Link 2]） |
||
| リモート1 入力端子 | BNC x 1系統（3G/HD/SD-SDI、デュアルリンクHD-SDI [Link A]、デュアルリンク3G-SDI [Link 1]、クワッドリンクHD-SDI [Link 1]､クワッドリンク3G-SDI [Link 1]） | ||
| リモート1 出力端子 |
SDI入力2端子BNC x 1系統（3G/HD/SD-SDI､デュアルリンクHD-SDI [Link B]､デュアルリンク3G-SDI [Link 2]､クワッドリンクHD-SDI [Link 2]､クワッドリンク3G-SDI [Link 2]） |
||
| リモート2 入力端子 | SDI入力３端子BNC x 1系統（3G/HD/SD-SDI､デュアルリンクHD-SDI [Link A]､デュアルリンク3G-SDI [Link 1]､クワッドリンクHD-SDI [Link 3]､クワッドリンク3G-SDI [Link 3]） | ||
| デジタルリンク/LAN端子 |
デジタルリンク/LAN端子RJ-45 x 1系統、ネットワーク/デジタルリンク接続用(HDBaseT™準拠)､100BASE-TX、Art-Net、PJLink™(Class2)､Deep Color､HDCP2.2対応 |
||
| DC出力端子 | 2系統USBコネクター(タイプA)、給電用(DC 5 V、2系統合計2 A） | ||
| 拡張スロット |
SLOT 1/SLOT 2 計2系統(空き)、SLOT NX仕様 インターフェースボード取り付け用 |
||
| 使用電源 | AC 200 V ～ 240 V [8.5 A] 50/60 Hz(AC 100 V ～ AC 120 V [9.8 A]で使用すると光出力が約1/2に低下します） | ||
| 消費電力 | 1,650 W(スタンバイ ECOモード時※6：0.3 W、スタンバイ ノーマルモード時：4 W） | ||
| 騒音※2 | 46 dB | ||
| 外形寸法（横幅×高さ×奥行き） | 600 x 307※7 x 745 mm(突起含む) 598 x 270※8 x 725 mm(突起含まず） | ||
| 質量※9 | 54.0 kg | ||
| 環境条件 | 使用周囲温度: 0 ～ 45°C※10、使用周囲湿度: 10 ～ 80 %(非結露） | ||
※1リフレッシュレートは垂直走査周波数によって異なります。
※2工場出荷時における本製品全体の平均的な値を示しており、JIS X 6911:2015データプロジェクタの仕様書様式に則って記載しています。 測定方法、測定条件については附属書Bに基づいています。
※3｢ノーマル｣モード時の投写画面中央領域の光出力値で、工場出荷時における本製品全体の平均的な値を示しています。
※4運用モード「ノーマル」、ダイナミックコントラスト「3」、 IEC62087:2008ブロードキャストコンテンツ投写、温度35 ℃､ 海抜700 m、ほこり環境0.15 mg/m3の条件下で、光出力が半減するまでの使用時間です。使用条件や使用環境によって光出力半減時間は異なります。
※5ET-D3LEW50使用時はレンズシフト機能を使用できません。
※6スタンバイモード：ECO時は、LANによりスタンバイオンするなどのネットワーク機能とシリアル出力端子が動作しません。
※7脚含まず。
※8WUXGA はVESA CVT-RB（ReducedBlanking）信号に対応しています。
※9平均値です。各製品で異なる場合があります。
※10海抜1,400 m以上 ～ 4,200 m未満で使用時には、使用環境温度は0 ～ 40℃になります。［運用モード］を［ノーマル］、［ECO］に設定している場合、使用環境温度が次に示す値を超えると、プロジェクターを保護するために光出力が低下することがあります。海抜2,700 m未満で使用する場合は35 ℃、海抜2,700 m以上 ～ 4,200 m未満で使用する場合は25 ℃。
